(11) Номер патента: 2149703
(46) Дата публикации: 27.05.2000
(51) МПК7: B 03 C 1/24, 1/26, C 02 F 1/48
(21) Номер заявки: 99106742/03
(22) Дата подачи заявки: 30.03.1999
(71) Заявитель:
Институт физики им. Л.В. Киренского Сибирского отделения РАН
(72) Изобретатель:
Звегинцев А.Г.,
Якубайлик Э.К.,
Гришаев Д.В.
(73) Патентообладатель:
Институт физики им. Л.В. Киренского Сибирского отделения РАН
(98) Адрес для переписки:
660036, г.Красноярск, Академгородок, Институт физики СО РАН, патентный отдел
(54) ЭЛЕКТРОМАГНИТНЫЙ СЕПАРАТОР
(57)
Изобретение относится к электромагнитной сепарации тонкодисперсных минеральных смесей в виде пульпы, с высокой степенью селективности с целью их обогащения. Электромагнитный сепаратор включает магнитную систему, выполненную в виде двух электромагнитов, расположенных с двух сторон зоны сепарации под углом друг к другу с возможностью регулирования угла и зазора между ними и включенных в сеть через выпрямляющие диоды, к катоду одного из которых и аноду другого соответственно подключено начало обмоток одного и второго электромагнитов с возможностью создания пульсирующего магнитного поля, питатель, приемники продуктов разделения, сепарационную камеру, дополнительно снабжен лопаткой, совершающей возвратно-поступательные движения крыльчаткой для вывода магнитного продукта, перегородками, препятствующими турбулентному перемещению мелкодисперсных немагнитных продуктов в зону разгрузки магнитных продуктов. Заявленное изобретение позволяет повысить эффективность разделения мелкодисперсных материалов в пульпе. 2 ил.

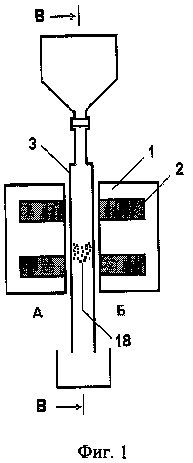

А, Б - электромагниты, 1 - Ш-образные пластины, 2 - токовые обмотки, 3 - сепарационная камера, 18 - зона сепарации.
|
|
