(11) Номер патента: 2160342
(46) Дата публикации: 10.12.2000
(51) МПК7: E 02 F 5/18, E 21 B 4/14, 7/04
(21) Номер заявки: 99100692/03
(22) Дата подачи заявки: 10.01.1999
(71) Заявитель:
Институт горного дела СО РАН
(72) Изобретатель:
Костылев А.Д.,
Курленя М.В.,
Маслаков П.А.,
Смоляницкий Б.Н.
(73) Патентообладатель:
Институт горного дела СО РАН
(98) Адрес для переписки:
630091, г.Новосибирск, Красный пр-т 54, ИГД СО РАН
(54) УСТРОЙСТВО УДАРНОГО ДЕЙСТВИЯ ДЛЯ ПРОХОДКИ СКВАЖИН В ГРУНТЕ
(57)
Устройство предназначено для проходки скважин заданной траектории (прямолинейных и криволинейных) в грунте путем его уплотнения. Технической задачей является повышение надежности и точности управления движения устройства ударного действия при проходке скважин в грунте за счет самоустановки элементов управления независимо от углового положения корпуса. Это достигается тем, что устройство ударного действия для проходки скважин в грунте, включающее корпус с расположенным в нем ударником, оболочку, шарнирно укрепленную на корпусе и образующую с ним полость, пневматические камеры из упругоэластичного материала с индивидуальным подводом сжатого воздуха, размещенные в указанной полости, снабжено кольцевой обоймой, установленной на корпусе в указанной выше полости с возможностью вращения, при этом пневматические камеры соединены с обоймой, а центр тяжести обоймы с камерами смещен относительно продольной оси устройства. 2 ил.

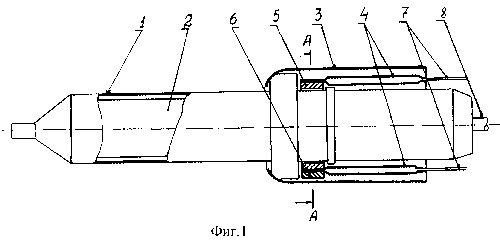

1 - корпус, 2 - ударник, 3 - оболочка, 4 - пневматические камеры, 5 - кольцевая обойма, 6 - груз, 7 - шланги подвода воздуха, 8 - шланг привода устройства.
|
|
