(11) Номер патента: 2144194
(46) Дата публикации: 10.01.2000
(51) МПК7: G 01 P 3/36
(21) Номер заявки: 98104206/28
(22) Дата подачи заявки: 10.03.1998
(71) Заявитель:
Институт автоматики и электрометрии СО РАН
(72) Изобретатель:
Соболев В.С.,
Щербаченко А.М.
(73) Патентообладатель:
Институт автоматики и электрометрии СО РАН
(98) Адрес для переписки:
630090, Новосибирск, пр.Акад. Коптюга, 1, ИА и Э СО РАН
(54) ЛАЗЕРНЫЙ ДОПЛЕРОВСКИЙ ИЗМЕРИТЕЛЬ СКОРОСТИ
(57)
Измеритель предназначен для бесконтактного дистанционного измерения скорости потоков жидкости и газов, а также твердых и диффузно отражающих объектов. Измеритель содержит оптически согласованные лазер, цилиндрический объектив, расщепитель лазерного пучка и объектив, фотоприемник и электронный блок измерения скорости. Объектив выполнен в виде осесимметричного двухфокусного киноформного оптического элемента, состоящего из расположенных в одной плоскости длиннофокусного фокусирующего и короткофокусного приемного киноформов, в котором приемный киноформ расположен на оптической оси измерителя скорости, а фокусирующий киноформ занимает два фрагмента общей площади приемного киноформа, расположенных симметрично относительно его оси и ограниченных по площади апертурами проходящих через него лазерных пучков. Обеспечивается уменьшение погрешности измерения и габаритов. 1 з.п. ф-лы, 2 ил.

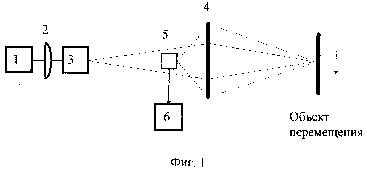

1 - лазер, 2 - линза, 3 - расщепитель лазерного пучка, 4 - двухфокусный киноформ, 5 - фотоприемник, 6 - блок измерения скорости.
|
|
