72.
(11) 2121959
(46) 20.11.98
(51) 6 B 65 G 63/00
(21) 96123455/28
(22) 15.12.96
(71) Институт горного дела Севера СО РАН
(72) Васильев П. Н., Огнев С. М.
(73) Институт горного дела Севера СО РАН
(54) УСТРОЙСТВО ДЛЯ ПЕРЕМЕЩЕНИЯ МЕХАНИЗИРОВАННОГО КОМПЛЕКСА

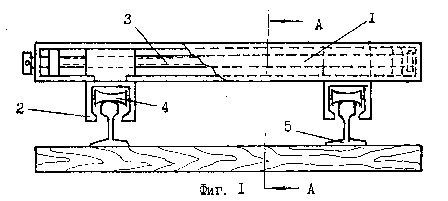

(57) Изобретение относится к горной промышленности, в частности к устройствам для перемещения крупногабаритного оборудования большого веса. Устройство содержит раму (1) с элементами перемещения по рельсовому пути и прицепные устройства. Элементы перемещения по рельсовому пути представляют собой ролики (4). В раме (1) размещены захваты-роликодержатели (2) с возможностью перемещения вдоль рамы при помощи винта (3) с разнонаправленной резьбой, а ролики (4) установлены в захватах-роликодержателях (2) и имеют переменные по длине ролика диаметры, причем у концов роликов диаметр больше, чем в средней части. Обеспечивается надежное крепление устройства к рельсам (5), устойчивое перемещение устройства по рельсовому пути. 5 ил.
|
|
