(11) 2085269
(46) 27.07.97
(51) 6 В 01 F 3/04
(21) 95102673/25
(22) 28.02.95
(71) Институт катализа им. Г. К. Борескова СО РАН
(72) Бобров Н. Н.
(73) Институт катализа им. Г. К. Борескова СО РАН
(54) САТУРАТОР

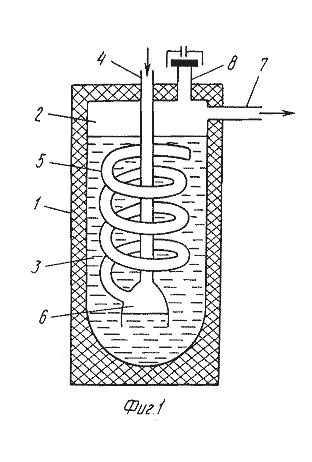

(57) Использование: изобретение относится к приборостроению для непрерывных лабораторных физико-химических экспериментов, а именно к устройствам для насыщения потоков газов парами термостатированной при определенной температуре однокомпонентной жидкости (сатураторам), обеспечивающим получение на выходе из сатуратора парогазовых смесей с равновесной концентрацией паров жидкости, соответствующей парциальному давлению паров жидкости при температуре термостатирования, и обеспечивающих возможность изменять расходы газа и парогазовой смеси в широких пределах при сохранении постоянным состава смеси. Сущность изобретения: сатуратор содержит цилиндрическую емкость с жидкостью, термостат емкости, опущенную в жидкость открытую снизу трубку подвода газа, трубку ввода парогазовой смеси, штуцер заправки жидкости, полностью погруженный в слой жидкости вертикально расположенный змеевик. Нижний конец змеевика соединен с трубкой подвода газа, верхний конец открыт в слой жидкости. Нижняя часть трубки подвода газа ниже места соединения со змеевиком снабжена объемом, открытым снизу в слой жидкости. Кроме того, сатуратор снабжен системой автоматического поддержания уровня жидкости в цилиндрической ем-кости.43. п. ф-лы,4 ил.
|
