(11) 2073950
(46) 20.02.97
(51) 6 H 01 S 3/22
(21) 94008846/25
(22) 15.03.94
(71) Институт лазерной физики СО РАН
(72) Карапузиков А И., Черников С. Б.
(73) Институт лазерной физики СО РАН
(54) ВОЛНОВОДНЫЙ СО*002-ЛАЗЕР С ПОПЕРЕЧНЫМ ВЧ-ВОЗБУЖДЕНИЕМ

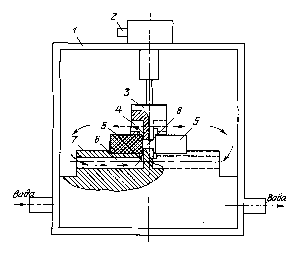

(57) Использование: изобретение относится к области лазерной физики и может быть использовано в технологии машиностроения и медицине. Сущность В СО2 -лазере, содержащем герметичный корпус с ВЧ-вводом и зеркалами резонатора, внутри которого расположены верхняя электродная пластина, соединенная с ВЧ-входом, нижняя электродная пластина, снабженная каналом для водяного охлаждения, и две боковые пластины, образующие совместно с упомянутыми электродными пластинами волноводный канал прямоугольного поперечного сечения с продольными зазорами по углам. Боковые пластины выполнены из диэлектрического материала и находятся в тепловом контакте с электродными пластинами. При этом в пластинах выполнены поперечные конвекционные каналы с буферным объемом герметичного корпуса, причем суммарная площадь SK поперечных сечений конвекционных каналов выбирается из соотношения: S3 < SK < Sб, где S3 - суммарная площадь продольных зазоров в волноводном канале, Sб - суммарная площадь поверхности теплового контакта боковых и электродных пластин. 1 ил.
|
