(11) 2078393
(46) 27.04.97
(51) 6 Н 01 Р 1/203
(21) 93032240/09
(22) 21.06.93
(71) Институт физики им. Л. В. Киренского СО РАН
(72) Беляев Б. А, Тюрнев В. В., Шихов Ю. Г.
(73) Институт физики им.Л. В. Киренского СО РАН
(54) МИКРОПОЛОСКОВЫЙ ПОЛОСНОПРОПУСКАЮЩИЙ ФИЛЬТР

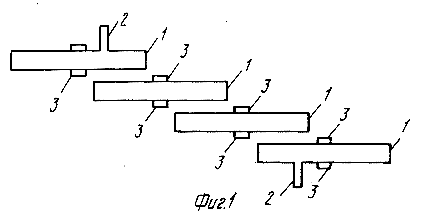

(57) Изобретение относится к технике сверхвысоких частот. Фильтр содержит диэлектрическую подложку, на одну сторону которой нанесено заземляющее основание с адгезионным подслоем, а на другую - полосковые проводники с адгезионным подслоем, электромагнитно связанные между собой, при этом по крайней мере один из полосковых проводников имеет нерегулярность на центральном участке. Адгезионный подслой на нерегулярном участке по крайней мере одного полоскового проводника выступает за его границы. При этом происходит повышение затухания в паразитных полосах пропускания за счет подавления добротности микрополосковых резонаторов на высших резонансах при сохранении максимальной добротности на основном резонансе. 4 ил.
|
